Especificação Técnica

✅ Manipulador: Braço robótico que leva a peça até dentro da cabine, possibilita o giro do bloco ou cabeçote em até 360 graus dentro da cabine para acesso a furos e galerias. O seu acionamento é elétrico e pneumático.

✅ Fornece segurança na extração se integrada em uma Sala Limpa;

✅ Os parâmetros são ajustados no IHM Touch Screen Siemens SPS S7 12¨;

✅ Alimentação 230V;

✅ Potência (W) e Tempo são ajustáveis;

✅ Cabine compacta e de fácil manipulação;

✅ Suporte giratório externo em cascata podendo acomodar até três (3) membranas filtrantes com um diâmetro de 47 mm;

✅ Capacidade para suportar até 2 filtros folders;

✅ Fácil abertura e fechamento, não gera partículas metálicas;

✅ Indicação da pressão ajustada;

✅ Lavagem automática das paredes;

✅ Área de extração 1: 800 x 800 x 800mm;

✅ Área de extração 2 ultrassom: 300 mm de diâmetro;

✅ Dimensões externas: 1650 x 1130 x 2150mm;

✅ Peso: 520 kg;

✅ Drenagem do fluído com segurança;

✅ Sistema de sucção de ar posicionado na área frontal da cabine, garantindo maior segurança para os operadores.

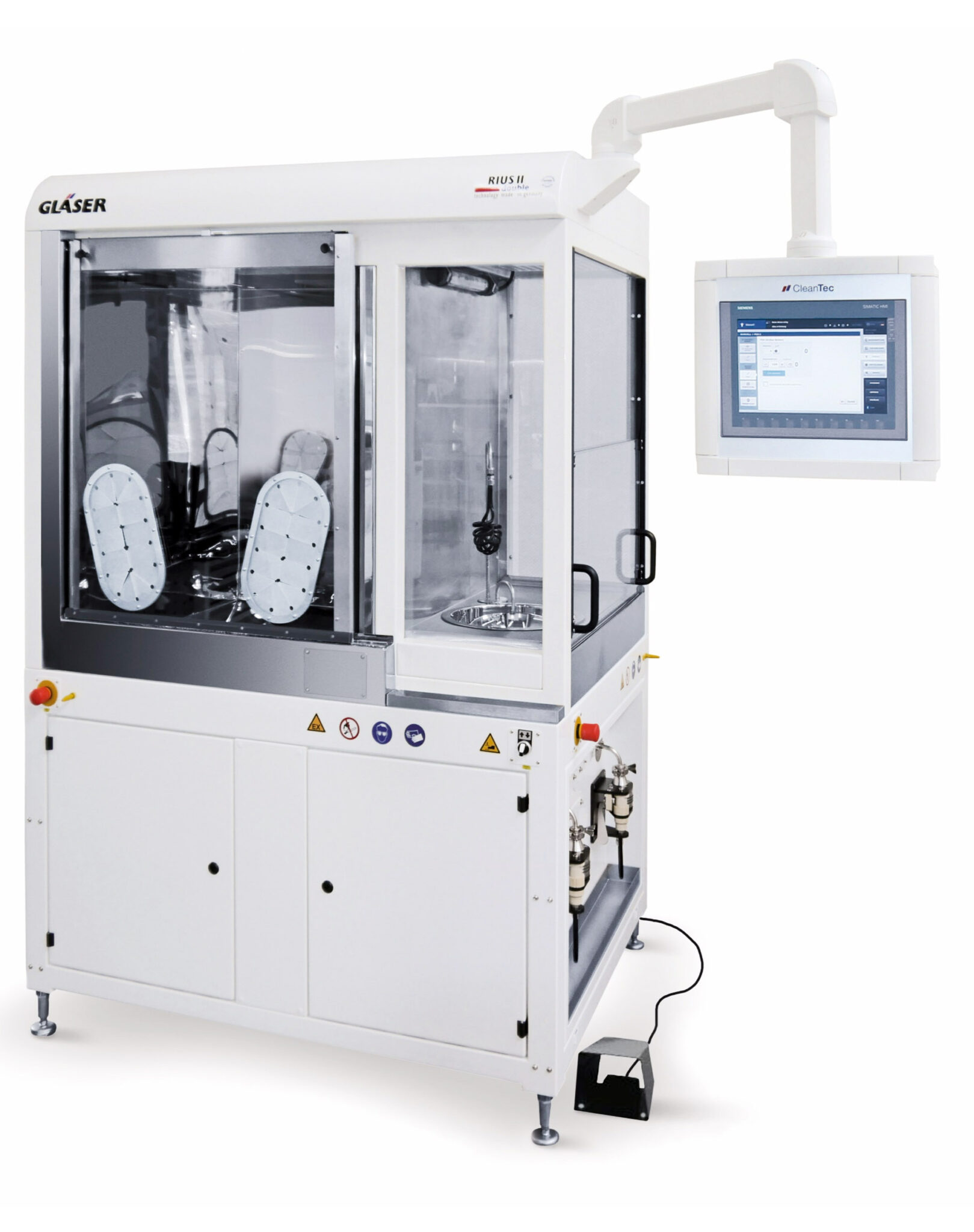

RiuS Double

O equipamento RiuS Double é o método mais seguro e confiável quando o assunto é extração do residual de sujidade em peças, ou seja, a determinação da limpeza técnica nas superfícies de componentes construtivos contaminados, com duas opções para peças grandes de até 70cm / 100kg e peças pequenas de até 25cm / 5kg. O processo ocorre escolhendo o método de extração desejado que, pode ser:

✅ Extração por Enxágue;

✅ Extração por Ultrassom;( Peças pequenas)

✅ Extração por Imersão;(Peças pequenas)

✅ Extração por Spray;

Após a escolha o método o operador irá entrar com a peça dentro da cabine para iniciar o processo de extração, a cabine dispõe de filtragem de ar por filtros HEPA e garantia 99,995% de eficiência na filtragem do ar, a pressão positiva que é executada na cabine inibe a entrada de partículas no momento da extração.

Ao termino da extração todo o fluído passa pela membrana e retorna para o tanque pulmão.

O tanque pulmão é construído em aço inox e tem capacidade para 12,8 litros de fluído.

A peça é posicionada na grade em aço inox e na segunda opção no cesto em aço inox para pequenas peças.

Visite agora o laboratório virtual da Gläser

Fabricado na Alemanha - Gläser GmbH

Com engenheiros experientes, a Gläser constrói e fabrica sistemas de extração mais recentes para inspeção de Limpeza Técnica de acordo com as normas VDA19.1 e ISO16232.

A segunda geração oferece entre otimizações técnicas e ergonômicas um aumento especial de segurança e responde às recomendações da VDA19.1, capítulo 11.2: segurança no trabalho e proteção ambiental.

Qual sistema de extração é adequado para você? Depende da geometria dos componentes a serem testados.

Nossa linha de produtos inclui a série ACM para componentes de pequeno e médio porte até a série RiuS para componentes com peso de até 100 kg. Todos os tipos de máquinas incluem pelo menos as opções de procedimento de enxágue e pulverização. Perfeitamente adequado para realizar testes de limpeza de acordo com VDA19.1 ou com sua especificação interna.
